آیفون تصویری
آیفون تصویری نوعی درب بازکن تصویری می باشد که در مجموعه های مسکونی یا تجاری نصب میشود تا تأمین کننده زنگ درب، مکالمه و بازکننده درب باشد.این کار از طریق انتقال تصویر دوربین پنل بیرون به مانیتور داخل انجام می پذیرد.در بعضی از مدل های آیفون تصویری امکان ضبط تصویر درحافظه نیز وجود دارد.آیفون های تصویری در دو مدل اصلی سیاه و سفید و رنگی که هر کدام از این دو جداگانه به مدلهای مختلف دیگر بسته به شکل ظاهری و اندازه صفحه نمایش آنها با مقیاس سنجش اینچ کد گذاری می شوند با یکدیگر متفاوتند.
قطعات تشکیل دهنده آیفون تصویری

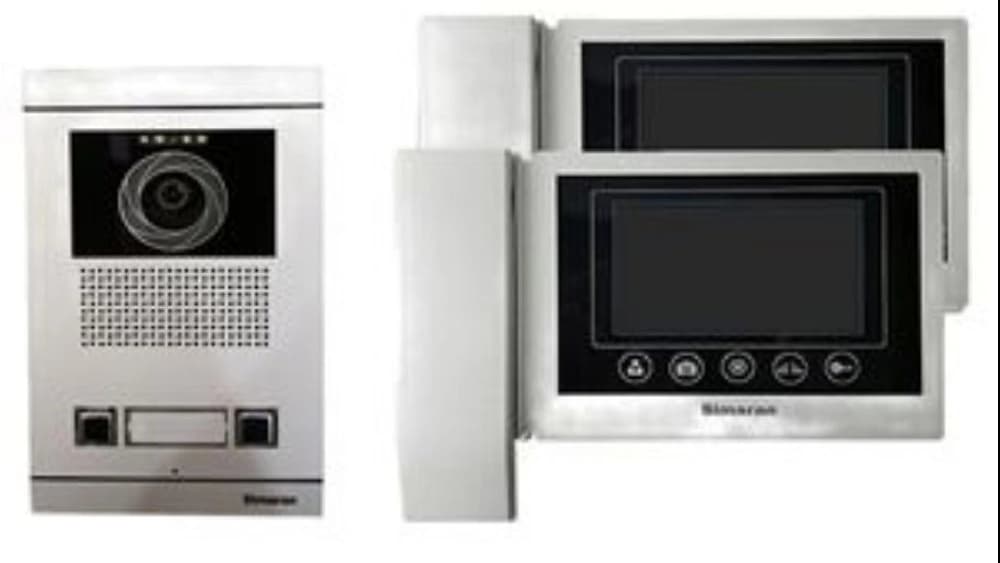

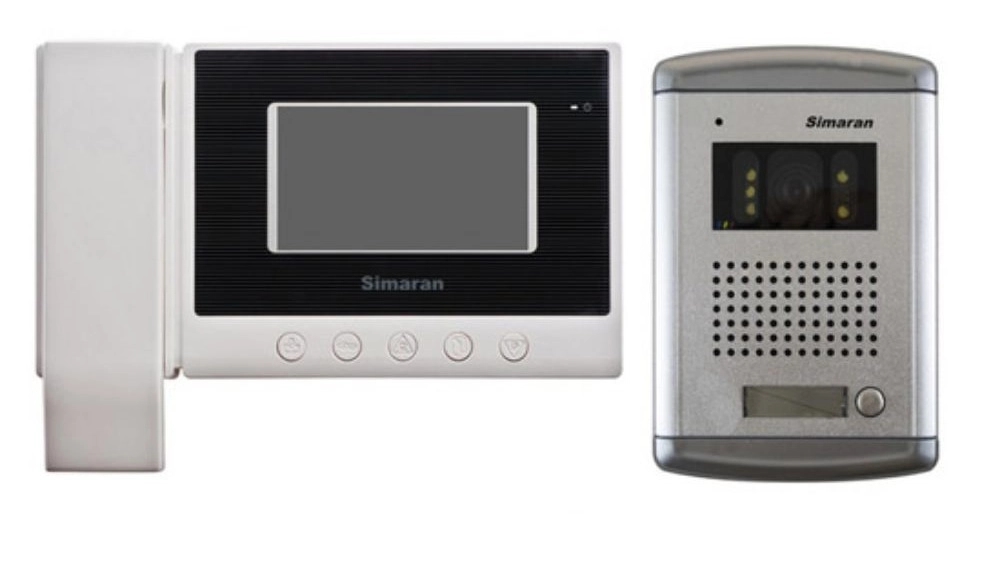

یک آیفون تصویری کامل تشکیل شده است از :
پنل که به آن صفحه دم دری هم گفته می شود.
مانیتور داخل منزل به آن گوشی گفته می شود.
منبع تغذیه یا همان ترانس
قفل در بازکن
پنل یا صفحه دم دری
از نظر اجزا تشکیل دهنده با هم مشترکند همه آنها شامل :
قاب فلزی که از نظر شکل ظاهری با هم متفاوتند و جنس آنها از آلومینیوم است.
شیشه محافظت دوربین که روی قاب فلزی نصب شده است و برای حفاظت در برابر ورود آب به داخل پنل و حفاظت از لنز دوربین در برابر نور شدید خورشید و قابل دسترسی نبودن لنز می باشد.
مهمترین جز تشکیل دهنده یک پنل دوربین این است که در دو مدل سیاه، سفید و رنگی موجود است.
برد صدا که در پنل های تک واحدی و دو واحدی به بالا با هم متفاوتند و عملکرد آنها به جز تقویت صدای رفت و برگشت پنل وظیفه هماهنگ کردن سیستم تصویر و رله در بازکن را دارد.
بلندگو که برای پخش صدای داخل از مانیتور به دم دری
میکروفون برای دریافت صدای مراجعه کننده و ارسال آن بعد از تقویت صدا توسط برد صوت به مانیتور
شاسی زنگ و سوئیچر که برای برقراری ارتباط توسط مراجعه کننده زده شده که باعث وصل شدن سوئیچر مربوط به آن شاسی پخش صدای زنگ از مانیتور داخل و برقراری ارتباط می شود.
تقسیم بندی مانیتور و پنل آیفون های تصویری
مانیتورها در دو دسته رنگی یا سیاه سفید از هم متمایز می شوند. در یک آیفون تصویری به غیر از دوربین، پنل برای رنگی بودن تصویر مانیتور هم باید امکان پخش تصویر را به صورت رنگی داشته باشد معمولاً اجزا تشکیل دهنده مانیتورها با هم مشابه اند. تنها در مانیتور های سیاه و سفید از لامپ تصویر و برد مخصوص لامپ تصویر و در مانیتورهای رنگی از صفحه (ال سی دی) و یا (ال ای دی) و برد مخصوص صفحه استفاده می شود.
تجهیزات موجود در داخل مانیتور آیفون تصویری
برد تغذیه سوئیچر که دارای ورودی برق 220 ولت و خروجی 14 ولت DC می باشد.
عملکرد مانیتور توسط برد صدا با هم هماهنگ می شود.
صفحه تصویر (ال ای دی) برد تصویر (در مانیتور سیاه سفید لامپ تصویر)
میکروسوئیچ های برقراری تصویری و ارتباط داخلی و باز کردن درب که روی قاب مانیتور نصب شده اند.
سیستم های تنظیم نور و کلید خاموش و روشن کردن مانیتور و کم و زیاد صدای زنگ که در زیر قاب مانیتور نصب شده اند.
گوشی مانیتور که درون آن میکروفون و بلندگو تعبیه و برای انتقال ارتباط از این دو قطعه به برد صدا و بعد از طریق سیم مربوط به پنل دم دری استفاده می گردد.
قاب گوشی که از جنس پلاستیک می باشد و تمامی این قطعات روی آن سوار می گردد.
منبع تغذیه و یا ترانس در آیفون های تصویری
منبع تغذیه وسیله ای است که با ولتاژ مورد نیاز پنل دم دری و قفل در بازکن را فراهم و به آنها منتقل می کند این دستگاه شامل ورودی 220 ولت (ای سی) همان برق شهر می باشد.
دو خروجی که یکی از آنها 12 ولت (دی سی) که به آن 12 ولت مستقیم گفته می شود با علامت – و + مشخص می گردد و خروجی دیگر 14 و 16 ولت (ای سی) که به آن ولتاژ متناوب هم گفته می شود.
معمولاً این مدل از ترانس های سیم پیچی شده و یک برد که شامل دیود پل، خازن و رکلاتور برای تبدیل برق ترانس به 12 ولت (دی سی) تشکیل شده اند.
کاربرد آیفون تصویری
سیستم های ارتباطی که به آنها آیفون تصویری گفته میشود، تکمیل کننده آیفون های صوتی نسل گذشته هستند.
فرد مراجعه کنند به داخل ساختمان یا حتی شرکت و کارخانه ای برای برقراری و شروع ورود خود ناچار است که از این وسیله استفاده کند.
علاوه بر اینکه صدا را منتقل کند، تصویر را نیز با کیفیتی خوب به مانیتور داخل ساختمان منتقل کند.
این آیفون های تصویری معمولا دارای امکانات جانبی مثل ضبط کردن صدا و تصویر نیز هستند که در صورت لزوم کاربر میتواند از آن استفاده کند.
آیفون های تصویری به دو صورت رنگی یا سیاه و سفید در بازار موجود است..
آیفونهای تصویری، علاوه بر انتقال صدا قابلیت انتقال تصویر به صورت سیاه ـ سفید یا رنگی نیز دارد.
این آیفونها از نظر انتقال تصویر در دو نوع آنالوگ و دیجیتال متداول است.
مدلهای آیفون دیجیتال قابلیت ضبط تصویر دیجیتال روی حافظه را دارند.
قفل درب بازکن
از این وسیله می توان به عنوان یک وسیله مکانیکی نام برد و شامل قطعات مختلف از جمله ان بو پین _ اهرم _ فنر ارتجاعی و اجزا انتقال دهنده انرژی ذخیره شده در فنر به زنجیر های قفل است.
در ضمن در قفل های منزل که اخیرا در بازار ارائه می شوند این سیستم در بازکن تعبیه شده و نیازی به نصب قفل در بازکن نیست و با اتصال سیم برق 16 یا 14 (ای سی) سیستم عمل می کند.
توضیح اینکه در تمام مدل های آیفون صوتی و تصویری (سیاه سفید و رنگی) منبع تغذیه و قفل در بازکن یکسان بوده و هیچگونه تفاوت ظاهری و عملکردی را هم ندارند.
پس شما می توانید از منبع تغذیه و قفل دربازکن آیفون صوتی برای آیفون تصویری نیز استفاده نمایید.
